JCC29I大孔径闭环电流传感器在发电量功率测试平台上的应用
发布时间:2018-03-22



        近几年在国家的支持下,新能源产业有着突飞猛进的进展,特别是光伏太阳能发电、风力发电以及新能源汽车等相关行业,无乱在技术还是硬件上,国内厂家都有大跨越式的进步,逐步可以降低西北地区的火电等高能耗发电产业的产能,同时降低二氧化碳、二氧化硫等污染排放。

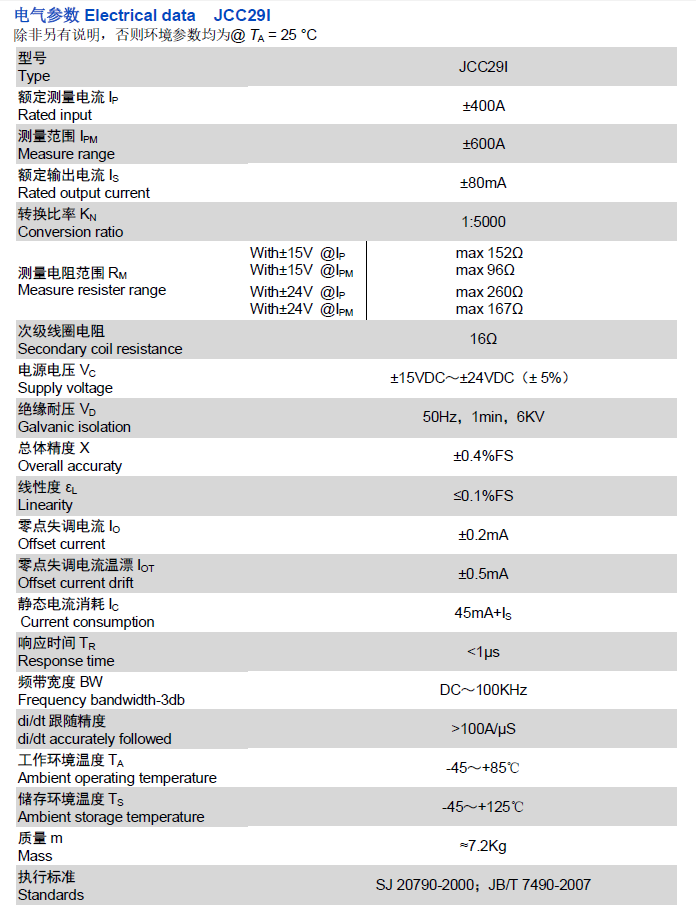

        在设计前期以及安装后期需要对发电装置的发电量进行初步的发电功率计算,同时包含电流、电压、有功功率、频率、发电量等众多电参数的计量显示。涉及风力发电机、永磁电机、转子电机、涡轮电机等众多电机测试,需要测试前端的电流传感器满足精度不低于0.5%,同时穿孔孔径要求比较大,主要是被测量的电缆、母排尺寸较大,目前国内能满足要求的仅有JCC29I大孔径电流传感器可以胜任。参数表如下:

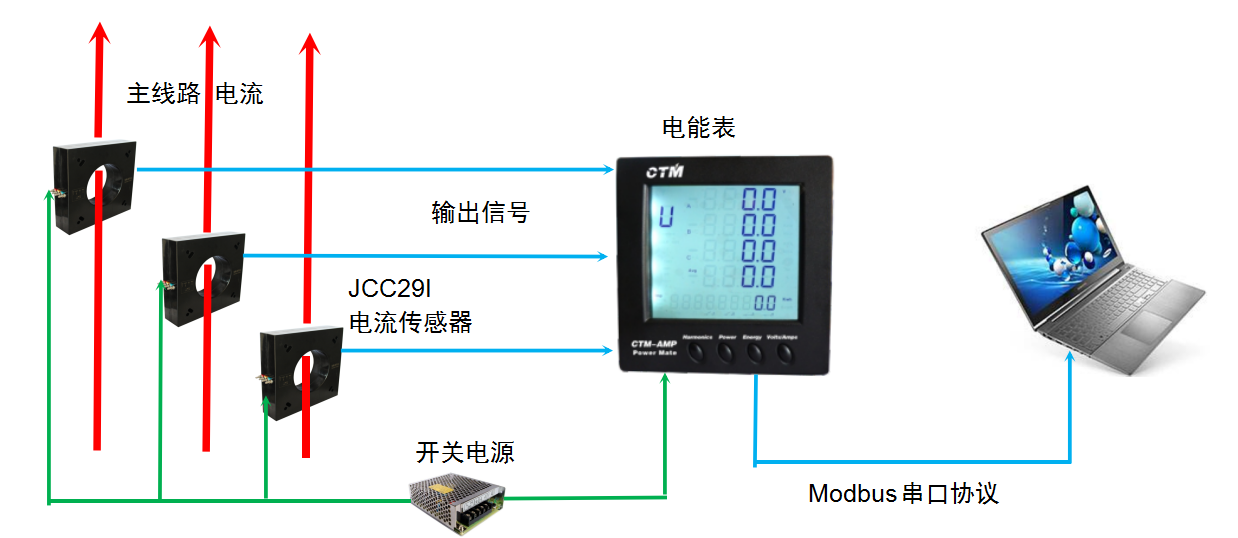

       将JCC29I电流传感器分别套在动力三相电缆上,同时需要给传感器提供一个DC ±24V电源,传感器的输出信号给电能表进行相关电参数的计算显示,电能表输出的一个Modbus信号,给上位机做记录,结合一个时间段或者几个时间段的发电量进行对比。
