哪种电流传感器可以同时保证小电流和大电流的精度?电流传感器的应用环境多种多样,在高温、低温、震动、潮湿凝露、高粉尘等环境都有不同的产品可以适用,但是在高温和低温条件下如何保证大电流和小电流的测量精度,是一个很棘手的问题,目前只有JKC5I双量程电流传感器可以实现这个特殊要求。

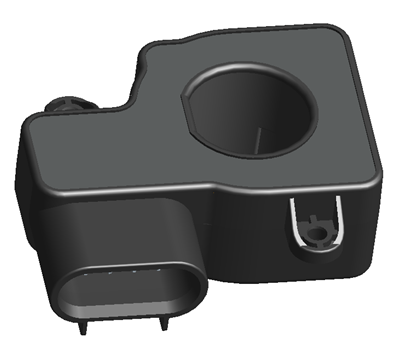

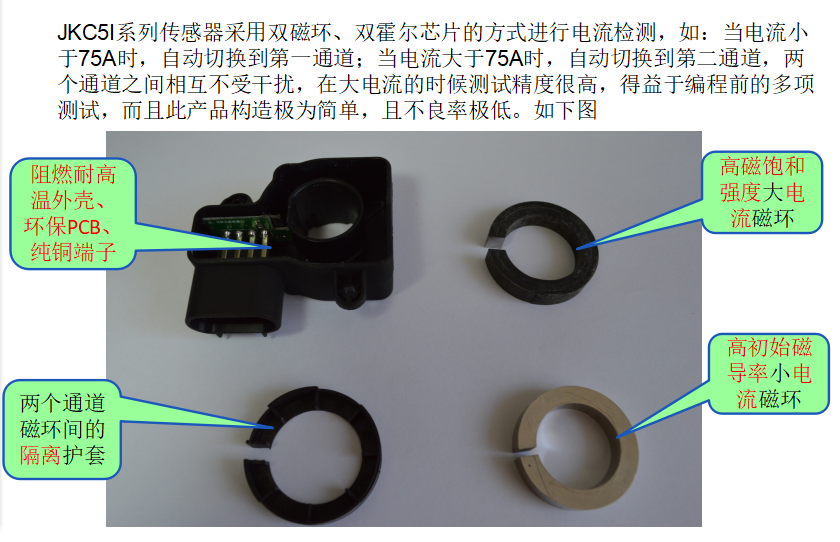

JKC5I采用的是双磁芯,双霍尔的结构设计,一个小磁芯和一个大磁芯,霍尔芯片是采用同一个型号的芯片,当电流小于一个定值时,电流传感器的测量会切换到这个小量程的通道,当电流大于某一个定值时,电流传感器的测量会切换到另外的一个通道,这样设计的方式就是为了保证小电流和大电流时的整体测试精度不受影响,参数方面,电流传感器需要一个DC5V的电源供电,输出信号是2.5V±2V的输出,输出公式可以参照JKC5I的计算公式,在高温和低温条件下可以满足整体精度在1.5%以内(极小电流精度稍差),并且可以定制双量程的标准值,结构图如下:
