电流变送器实现工业自动化变配电系统中电流电压监测
发布时间:2018-03-01

 工业自动化系统包含的种类比较多,其中有水电厂,火电厂,光伏电站,智能电网,油田自动化,农田远程自动化,照明监测,继电保护,智能楼宇自控等众多系统,大多数系统中的电流电压都是采用电流互感器加电压互感器,直接显示,或者在进行二次转换的一个过程,下面介绍的一个应用案例就是基于电流变送器,电压变送器的一个在线监测。



针对电网的三相电流,三相电压,功率及功率因数进行监测:

1、选用单相穿孔式的电流变送器,JSC20AI 交流电流变送器(穿孔φ20mm)电流量程可以测量0-500A以内的电流,电流数值过大,可以选择JSC21AI或者其他系列,输出信号采用DC 4-20mA(适用于远距离传输,抗干扰特性较好),电源采用DC 24V标准电源



2、采用JSD1AU系列电压变送器,一般测量的电压比较多的是AC 100V,220V,380V,450V等几个量程,输出信号采用DC 4-20mA(适用于远距离传输,抗干扰特性较好),电源采用DC 24V标准电源



3、JSD5系列有功、无功以及功率组合变送器JSD5系列单相、三相功率因数变送器,在测量三相三相,三相四线,有功,无功均可适用,输出信号采用DC 4-20mA(适用于远距离传输,抗干扰特性较好),电源采用DC 24V标准电源



以上变送器的输出信号给上级的模拟量采集模块,进行统一汇总,然后转人机界面的方式,做集中监控。

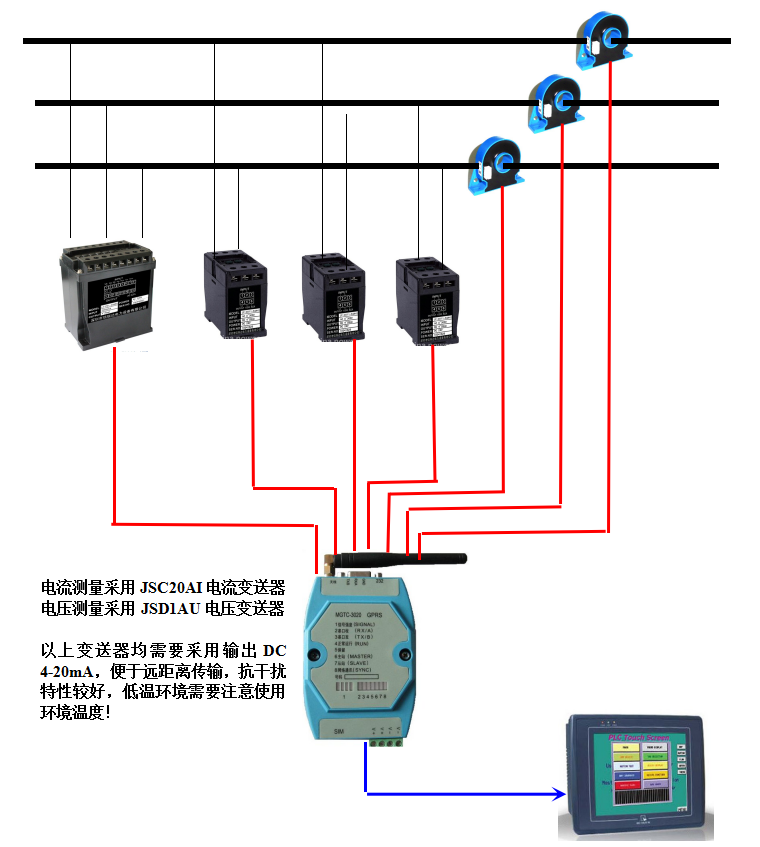

采用变送器的方式具有安装结构占比小,成本低,可靠性高,可远距离传输等优点,如下图:
